为什么同一卷材料、同一台打印机、同一套参数，今天打印正常，过几天却突然出现拉丝、气泡、表面粗糙，甚至强度下降？
很多时候，问题不在打印参数，
而在于：材料吸水了。
对于FDM 3D打印，水分不仅影响外观，还可能影响挤出稳定性、层间结合和最终力学性能。尤其是在汽车制造、机器人、航空航天等工程应用中，材料状态管理已经成为影响打印可靠性的关键因素。
聚合物吸湿，本质上是水分从环境进入材料内部的扩散过程：
环境水蒸气 → 材料表面吸附 → 向内部 扩散 → 与聚合物极性基团相互作用
材料的极性、氢键作用、自由体积、结晶度以及环境湿度，都会影响吸湿行为。
典型来看：PA高吸湿；TPU、PVA/BVOH吸湿明显；PLA、PETG、PC程度不一；PP、PE通常较低。但要注意：低吸湿 ≠ 不需要控制水分。因为材料进入高温喷嘴后，少量水分也可能迅速汽化。
02 材料受潮后，为什么会“啪啪响”？
材料进入喷嘴后经历升温、熔融和高温停留。内部水分汽化后，可能造成熔体局部压力波动，最终表现为：
- 喷嘴“啪啪”或“嘶嘶”作响
- 气泡、孔洞、拉丝增加
- 挤出不稳定、表面粗糙
- 层间结合变差
- 尺寸和力学性能波动
更值得关注的是，水分并不只是让打印件“变难看”。
对PA而言，水可能产生塑化作用，使刚性、模量等发生变化；对于PLA、PBS、PCL、PET、PBT等含酯键聚合物，在适当条件下还可能进一步发生水解，导致分子链断裂、分子量下降。
同一卷PA-CF，含水状态不同，最终性能完全不同：

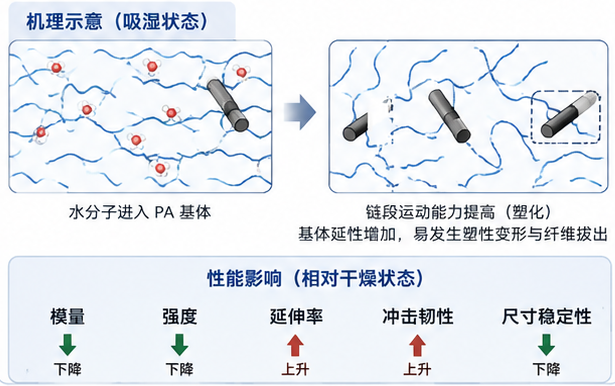

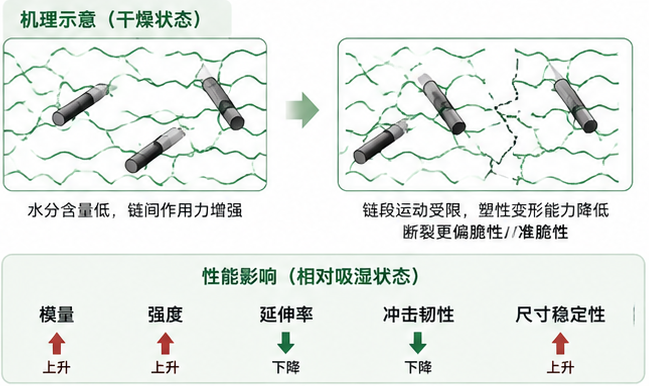

材料吸湿后：水分产生塑化作用； 分子链运动能力改变； 熔体状态和层间结合发生变化；
最终导致打印件断裂行为和力学表现出现明显差异。

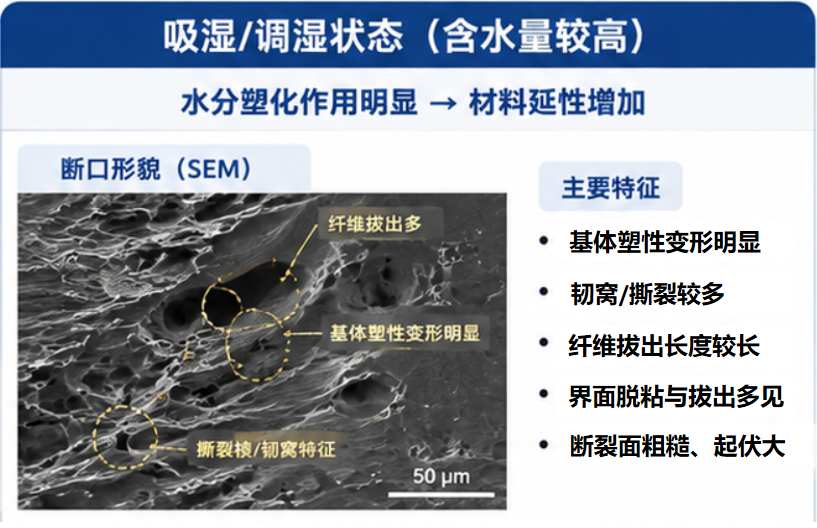

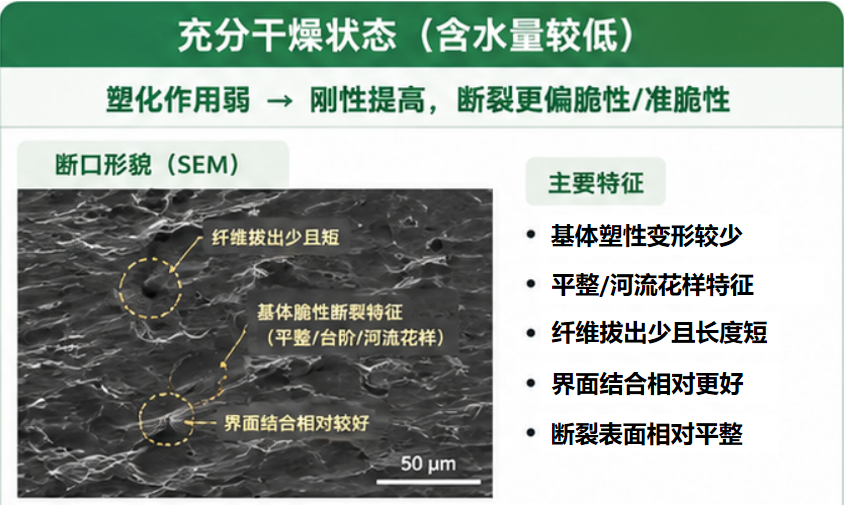

以下为PA-CF干燥与受潮状态下打印件断裂形貌对比：
因此必须区分：吸湿 ≠ 水解 吸湿主要是物理过程；水解则是化学反应。两者相关，但不能混为一谈。
不同材料的吸湿性、玻璃化温度、熔融温度、结晶行为和热稳定性不同，干燥条件不能“一刀切”。以下为工程应用参考窗口，实际应优先依据具体牌号TDS。
这是很多人容易忽视的一点。烘箱设定120℃，并不意味着整卷丝材内部立即达到120℃。实际过程是：
空气升温 → 卷盘升温 → 丝材表面升温 → 热量向内部传递 → 内部水分向表面扩散 →
水分进入空气 → 湿空气被排出
因此，干燥同时受到“传热 + 传质”影响。尤其对于大卷丝材、高吸湿材料和高结晶材料，只提高温度，并不一定能同比提高最终干燥效果。
普通热风干燥，是把水分从材料里“赶”出来；但如果空气本身越来越湿，材料与环境之间的水分迁移驱动力就会下降。除湿的意义，就是持续降低空气中的水蒸气分压，让水分保持向外迁移的动力。
所以对于高吸湿工程材料：温度重要，干燥空气的“干”同样重要。
例如PA：90℃×8小时烘干后，如果直接拿到普通环境中，打开包装并长时间暴露，材料仍会重新吸湿。所以完整流程应该是：
干燥 → 干燥环境冷却 → 密封保存 → 干燥 储存 → 打印过程中持续干燥供料
这也是为什么PA、TPU、PVA/BVOH等材料，更适合“干燥+储存+打印供料”一体化管理。
07 eBOX Plus：从单次干燥，到打印过程中的材料状态管理用户真正头疼的，往往不是不知道材料要干燥，而是：
烘多少度？烘多久？烘完怎么保存？打印时会不会重新吸湿？针对这一实际痛点， eBOX Plus 干燥箱，将耗材干燥、除湿与时间管理结合起来，帮助用户减少耗材反复吸湿导致的性能波动。
这款 eBOX Plus 线材干燥箱产品是基于 eSUN 材料开发平台的大量实测数据完成深度调校，依托成熟的耗材配方数据库与干燥参数积累，不断打磨完善产品，保障每一卷线材都能够在最佳状态下投入打印。
对于PA、TPU、PVA/BVOH等对水分敏感的材料，与其“烘完再暴露”，不如让耗材在更受控的干燥环境中持续保持状态。
总而言之：不是把耗材“烘干”就结束，而是让耗材从干燥、储存到打印，全程尽可能避免回吸。
真正成熟的材料管理，不应该只关注“烘多少度、烘几个小时”，而应该关注：
初始含水量 → 干燥条件 → 干燥后目标含水 量→ 密封保存 → 回吸 → 打印过程中的含水
量变化 → 最终打印性能
而对于工业级FDM应用而言，材料状态只是第一步。真正实现稳定制造，还需要耗材、设备、工艺以及应用场景的协同。
3D打印工程化应用，并不是单一材料或单一设备的问题。从工程材料的稳定打印，到最终零件性能实现，需要建立完整的应用体系：
工程耗材 → 材料状态管理 → 打印设备 → 工艺参数 → 应用验证
其中，耗材是决定打印稳定性的基础，而设备则决定材料性能能否被充分释放。针对汽车制造、机器人、航空航天、电子电气、医疗器械以及工业装备等领域的工程应用需求，iSUN3D 依托 eSUN 材料开发平台，构建起系列化工程耗材 + 大尺寸 FDM 设备 + 打印工艺参数的完整解决方案。
工程耗材体系覆盖PLA-CF、PA-CF、PC、ABS/ASA、PPS-CF、PEEK等多类材料，可满足从功能验证、工装夹具，到高性能工程零部件制造的不同应用需求。
同时，结合大尺寸FDM设备能力，可支持更大尺寸、更高强度、更复杂结构零件的一体化制造，帮助企业实现从传统加工向增材制造的工艺升级。
对于FDM 3D打印，需要建立每一种材料的 材料含水量—加工性能窗口，确保每一次打印均能够成功。
干燥，不只是 3D 打印前的一道准备工序；对于吸湿性耗材而言，它本身就是打印成型工艺不可分割的一部分。
未来，iSUN3D 将继续依托 eSUN 材料开发平台，持续围绕工程耗材、大尺寸FDM设备以及行业应用开发，推动3D打印从“模型制造工具”向“工程制造方案”变革，赋能行业应用持续发展。
上一篇: 从新品发布到两项大奖，iSUN3D亮相2026 Formnext深圳展！
下一篇:
